丁基再生胶的性能

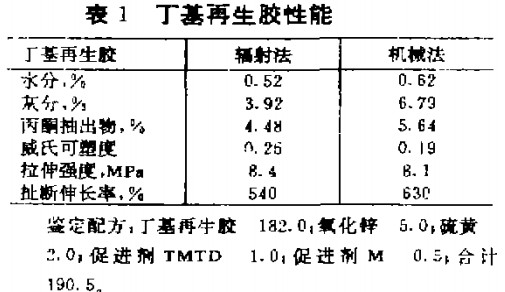

   丁基再生胶的生产方法有两种；机械法和辐射法。我们将辐射法丁基再生胶和机械法丁基再生胶进行了对比试验，试验结果表明(见表1)，辐射法丁基再生胶具有水分、灰分和丙酮抽出物含量较低，可塑性较夫．拉伸强度较高等优点，因此在代替试验中采用丁辐射法丁基再生胶。

   丁基再生胶的橡胶烃含量为52～55．因其活性较低，为加快添加丁基再生胶胶料的硫化速度，提高胶料物理机械性能，我们在试验中调整了硫化体系、补强体系和软也甩基试验配方中辐射法丁基再昝睦的用餮分别为10、14和20份。通过数据劳，塔i份丁基再生胶代替7份丁基胶的配方综合性能较好．拉伸强度和撕裂强度较高，变影软小，弹性较大，焦烧时问较长，正面l￡化时间软短，因此我们选用Ca配方作为实用配方。
